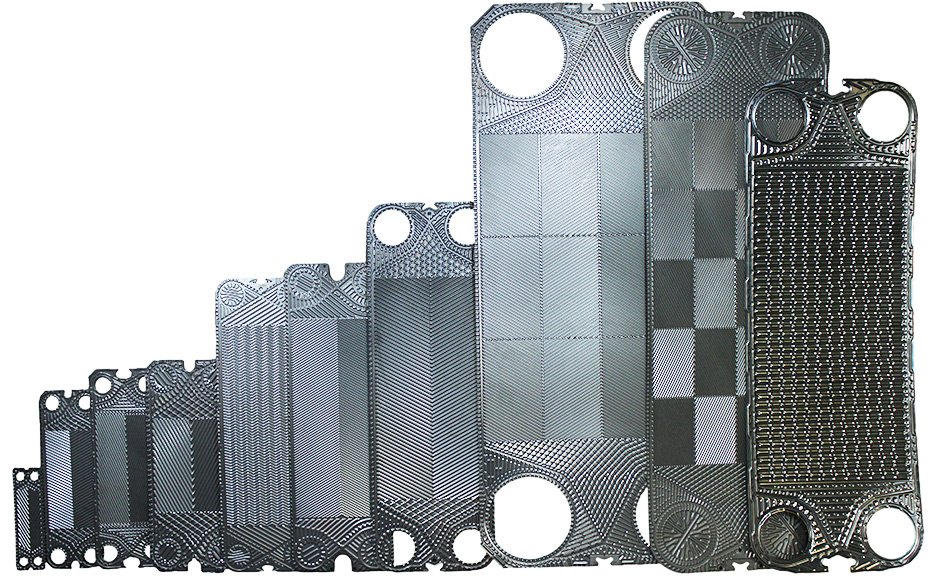

板式換熱器產品系列

VGH板式換熱器產品系列有多種板材可供選擇，適用于不同行業的許多應用。
VGH的標準板式換熱器產品系列，與其他OEM相比，可實現交付時間和價格。
從我們的標準生產線訂購裝置，我們保證在2-4周內交貨。我們正在努力在極短的時間內交付板式換熱器，放在客戶身上。

標準產品范圍

DN25-DN350端口
不銹鋼（SS304，SS316）或鈦板
框架
1300m3/h流量
NBR（丁腈橡膠）或EPDM墊片
交貨2-4周保證*

板式換熱器部分型號參考

產品系列產品型號 標準接單板有效最大組最大流量板片厚度產品高度產品寬度角孔間距夾緊尺寸重量

管口徑換熱面積m2 裝片數 m3/h mm mm mm mm mm kg

A系列 A3 R1 1/4 0.035 80 15 0.5/0.6 480 180 35760 N(2.5+X) 25+0.18N

AS7 DN50 0.07 76 40 0.5/0.6 697 300 394126 N(2.5+X) 80+0.6N

A6 DN50 0.15 280 36 0.5/0.6 920 320 640140 N(2.0+X) 110+0.78N

A6M DN50 0.14 200 36 0.5/0.6 920 320 640140 N(3.0+X) 110+0.78N

A6M2 DN50 0.1 200 36 0.5/0.6 772 320 492140 N(3.0+X)

A6M1 DN50 0.2 200 36 0.5/0.6 1166 320 886140 N(3.0+X)

A10B DN100 0.25 380 145 0.5/0.6 1069 450 719225 N(2.5+X) 200+1.3N

A10M DN100 0.25 270 145 0.5/0.6 1069 450 719225 N(4.0+X) 200+1.3N

A10M1 DN100 0.22 270 145 0.5/0.6 1017 450 667225 N(4.0+X)

A10M2 DN100 0.28 270 145 0.5/0.6 1200 450 842225 N(4.0+X)

A10M3 DN100 0.35 270 145 0.5/0.6 1400 450 1048225 N(4.0+X)

A15B DN150 0.65 690 320 0.5/0.6 1815 610 1294298 N(2.5+X) 700+3.3N

A15M DN150 0.65 410 320 0.5/0.6 1815 610 1294298 N(4.0+X) 700+3.3N

A15M4 DN150 0.3 410 320 0.5/0.6 1250 610 698298 N(4.0+X)

A15M3 DN150 0.42 410 320 0.5/0.6 1450 610 897298 N(4.0+X)

A15M2 DN150 0.5 410 320 0.5/0.6 1550 610 1016298 N(4.0+X)

A15M1 DN150 0.6 410 320 0.5/0.6 1715 610 1194298 N(4.0+X)

A20B DN200 0.85 680 570 0.5/0.6 2105 780 1478353 N(2.0+X) 1600+4.8N

A20M DN200 0.85 400 570 0.5/0.6 2105 780 1478353 N(4.0+X) 1600+4.8N

A20M1 DN200 0.8 400 570 0.5/0.6 1900 780 1229353 N(4.0+X)

A20P DN200 0.85 680 570 0.5/0.6 2105 780 1478353 N(3.0+X) 1600+4.8N

AX25B DN250 1.5 940 890 0.5/0.6 2595 920 1939439 N(2.5+X) 2700+7.8N

AX25M DN250 1.5 630 890 0.5/0.6 2595 920 1939439 N(4.0+X) 2700+7.8N

AX25M1 DN250 1 630 890 0.5/0.6 2132 920 1476439 N(4.0+X)

AX25M2 DN250 0.62 630 890 0.5/0.6 1700 920 1013439 N(4.0+X)

AX30M DN300 1.85 720 1300 0.5/0.6 2882 1170 1842596 N(3.3+X) 3300+9.6N

AX30M2 DN300 1.05 720 1300 0.5/0.6 2150 1170 1085596 N(3.3+X)

AX30M1 DN300 1.35 720 1300 0.5/0.6 2486 1170 1852596 N(3.3+X)

BR系列 BR023 DN50/DN65 0.23 109 60 0.5/0.6 1065 425 816200 N(3.5+X) 200+1.3N

BR025 DN50/DN65 0.25 109 60 0.5/0.6 1097 425 867200 N(3.5+X) 220+1.4N

BR028 DN100 0.26 167 145 0.5/0.6 1100 480 719230 N(3.7+X) 220+1.7N

BR03 DN100 0.3 167 145 0.5/0.6 1186 480 840230 N(3.7+X) 250+1.9N

BR055 DN150 0.55 400 320 0.5/0.6 1615 610 1094298 N(4.0+X) 550+3.3N

BR035 DN100 0.35 163 145 0.5/0.6 1450 480 1048230 N(3.7+X) 300+2.1N

TS系列 ATS6M DN65 0.09 140 60 0.5/0.6 704 400 380203 N(4.0+X) 110+0.78N

ATS6M1 DN65 0.25 140 60 0.5/0.6 1185 400 860203 N(4.0+X)

ATS20M DN200 0.3 290 570 0.5/0.6 1405 740 698363 N(4.0+X) 730+1.55N
