板式換熱器板片材質(zhì)的選擇
2019-2-26 12:51:46??????點(diǎn)擊：

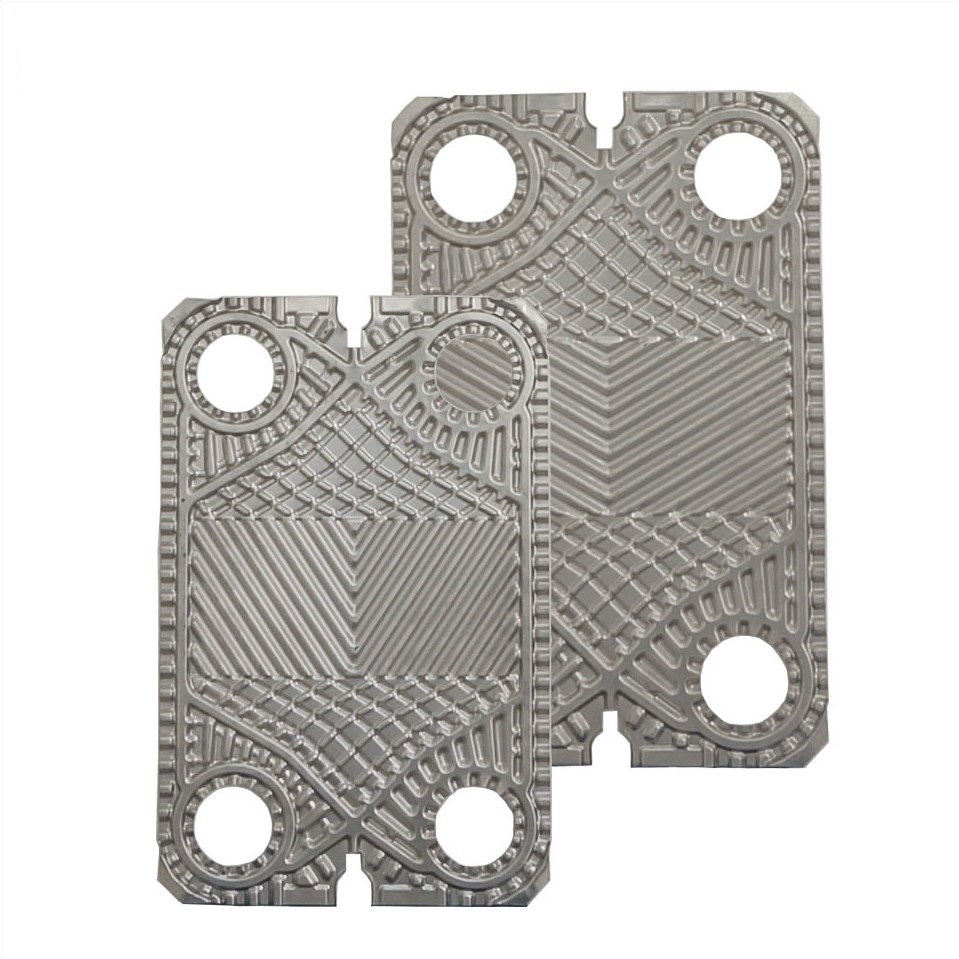

一，板式換熱器板片材質(zhì)的選擇
材料牌號(hào)及相應(yīng)標(biāo)準(zhǔn)對(duì)照
板片材質(zhì)有304，316L,316,TA1,H68等
二，合理的選材，避免腐蝕
經(jīng)濟(jì)合理的選擇板材，使其不僅具有良好的冷沖壓性能，而且在相應(yīng)的介質(zhì)中，具有較高的耐蝕性，這一點(diǎn)尤為重要。一般情況下，要求板片的年腐蝕率小于或等于0.05mm/年（管殼式換熱器小于或等于0.125mm/年）。
1，板式換熱器可能產(chǎn)生的腐蝕失效類型
（1）點(diǎn)蝕：由“閉塞電池腐蝕”作用引起的一種局部腐蝕---使局部金屬表面的鈍化膜破壞。形成尺寸小于1mm的穿孔或蝕坑。例如，在不銹鋼板片表面生銹或積垢（碳化物、二氧化硅垢層）處，因?qū)岵涣?、介質(zhì)PH值減小產(chǎn)生的腐蝕;
（2）縫隙腐蝕：由閉塞電池腐蝕作用引起的一種呈斑點(diǎn)狀或潰瘍型的局部腐蝕。同點(diǎn)蝕的主要區(qū)別是腐蝕產(chǎn)生在金屬零件的縫隙處，由于滯留介質(zhì)的電化學(xué)不均勻性而導(dǎo)致的。列如，密封墊片槽底或板片封閉流道的角孔墊片外側(cè)處產(chǎn)生的腐蝕。
（3）應(yīng)力腐蝕開裂：在靜態(tài)拉伸應(yīng)力與電化學(xué)介質(zhì)共同作用下，由陰極溶解國產(chǎn)引起的金屬局部腐蝕裂紋或斷裂。例如：板片壓制成型時(shí)將產(chǎn)生殘余內(nèi)應(yīng)力，若與介質(zhì)中的鹵素離子（如CL`/F`等離子）或H2S接觸可能引起應(yīng)力腐蝕開裂。
（4）晶間腐蝕：起源于金屬表面并沿晶粒邊界深入到內(nèi)部的腐蝕，可導(dǎo)致晶粒間的結(jié)合力喪失，使材料的強(qiáng)度大大降低。例如，不銹鋼在過敏溫度范圍（400-600℃）內(nèi)產(chǎn)生的腐蝕；
（5）均勻腐蝕：接觸介質(zhì)金屬表面全部或大部分腐蝕等。例如，板材選材不當(dāng)，或使用期過長，超過了允許使用壽命。
（6）其他腐蝕失效：主要有露點(diǎn)腐蝕、磨蝕、微生物腐蝕。
2，板片材料中合金元素對(duì)耐腐蝕性能的影響
合金元素C具有明顯減小腐蝕抗力的作用，其含量不宜大于0.08%；Cr明顯有利于增加耐蝕抗力；適量的Mo可增加耐蝕抗力；Ni少量的Cu和微量的Nb、Ti、N等均有利于提高耐腐蝕性能，并可以改善材料的力學(xué)性能或熱穩(wěn)定性,P、S是對(duì)耐腐蝕抗力最有害的元素，其含量控制在0.045%一下。
3，常見介質(zhì)的腐蝕性和合理選材原則
通常，氯離子對(duì)不銹鋼，氟化物對(duì)鈦，均容易產(chǎn)生應(yīng)力腐蝕；含氮介質(zhì)（如氨和胺）對(duì)銅有腐蝕性。在靜止的腐蝕性介質(zhì)中，局部腐蝕的危險(xiǎn)性更大。介質(zhì)的腐蝕性取決于其成分外，主要同他的濃度溫度、PH值。含氧量以及流速等有關(guān)。
（1）奧氏體不銹鋼表面經(jīng)鈍化處理，可在表面形成鈍化膜，使其耐蝕性提高。但是，含鹵素離子（尤其是CL`）的液體（例如，鹽水、鹽酸、含碘或含氯的消毒液等）對(duì)鈍化膜有破壞作用，從而可加劇腐蝕。如果由于化學(xué)侵蝕、機(jī)械損傷以及其他原因造成的鈍化膜破壞、也將在受到破壞的地方產(chǎn)生局部腐蝕。一般情況下，介質(zhì)中CL`濃度小于200mg/L時(shí)，可選用316（溫度在60℃一下，最高CL`濃度可達(dá)300mg/L。溫度在120℃以下，僅80mg/L）或304（溫度60℃以下，最高CL`濃度僅50mg/L）型不銹鋼;CL`濃度大于200mg/L時(shí)，宜選用高級(jí)不銹鋼或鈦及鈦合金。
（2）奧氏體不銹鋼對(duì)硫化物腐蝕有一定的抗力。
（3）必須注意板片材料與墊片或膠黏劑的相容性。
（4）一般，硫酸可選鎳及鎳基合金。鹽酸、硝酸、稀硫酸（濃度70%以下）等可選用鈦粑合金。
4.板片常用材料的特點(diǎn)及適用條件
（1）304不銹鋼 價(jià)格低廉，適用于一般的有機(jī)和無機(jī)介質(zhì)。
（2）316L型不銹鋼 適用于一般有機(jī)和無機(jī)介質(zhì)。
（3）254 SMO 高級(jí)不銹鋼 這是一種提高了Mo含量對(duì)316型進(jìn)行了改進(jìn)的超低碳高級(jí)不銹鋼，具有優(yōu)良的對(duì)氯化物點(diǎn)蝕和縫隙腐蝕的能力，適用于不能用316型的含鹽水、無機(jī)酸等介質(zhì)。
（4）鈦 非合金化鈦，重量輕，相對(duì)米芾4.5，能自然生成鈍化保護(hù)膜，且如果一旦被破壞，具有自愈性，故耐蝕性比不銹鋼好。
- 上一篇：翻新/二手換熱器 2019/6/5
- 下一篇：沒有啦
蘇公網(wǎng)安備32028102001636
